產品知識|系統剖析火花塞結構發表時間：2024-09-09 15:58

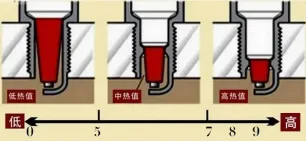

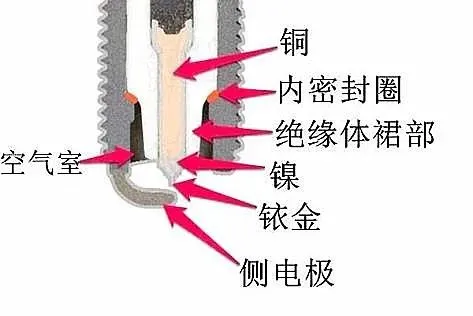

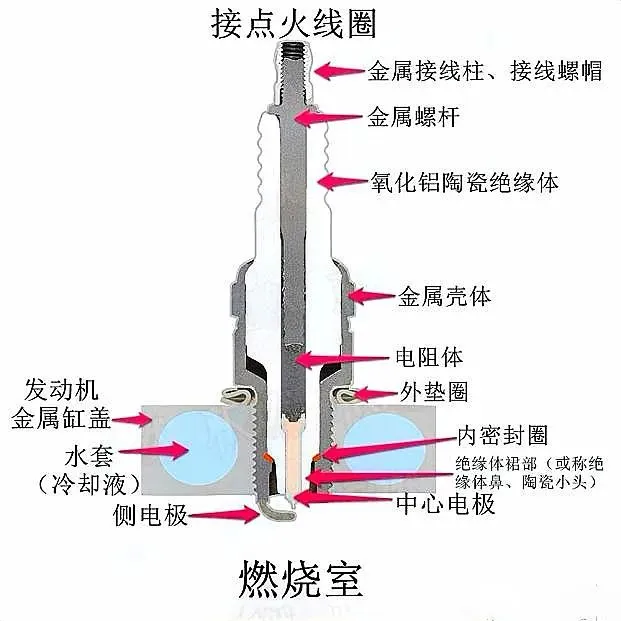

   中心電極 中心電極顧名思義是位于火花塞中心的電極，來自高壓導線的電力輸送到此部位后利用同側電極之間的間隙產生火花。高性能火花塞的中心電極是經過精細加工和白金焊接而成的。  側電極是與金屬殼體螺紋部分相連接的電極，為負極。當火花塞工作時，高壓電通過中心電極擊穿混合氣體發出火花，電流從中心電極到達側電極，再通過火花塞殼體、發動機缸體接地。值得注意的是，中心電極與側電極末端的形狀及兩電極之間所形成的間隙，是影響火花塞點火性能的重要因素。所以在判斷火花塞是否能使用時，首先目測其形狀是否完好，檢查其間隙是否合適，一般使用用厚薄規可以測量火花塞的間隙。 絕緣體使用的是高純度的氧化鋁，使中心電極和側電極間絕緣。要求絕緣體具有良好的熱傳導性、高絕緣阻抗、高化學強度、高機械強度，但這對于絕緣材料來說是相矛盾的，目前來說這種加入少量其它材料的氧化鋁陶瓷是火花塞絕緣體唯一的材質選擇。氧化鋁是白色固體，分子式為Al2O3 ，熔點 2054 °C ，通常汽車火花塞使用95%的Al2O3氧化鋁，即95瓷，Al2O3含量越高則性能越好，但工藝更復雜、成本更高。  絕緣體裙部又稱陶瓷小頭。由于氧化鋁陶瓷的導熱性沒有金屬好，利用這種特性，火花塞的熱值可以通過絕緣體裙部的長度來調節，絕緣體裙部長，散熱慢，絕緣體裙部短，則散熱快。  又叫殼體、外殼。通常是低碳鋼材質，導熱性能良好，硬度高，為防止生銹腐蝕以及其與缸蓋在高溫下互吃融合、咬死的狀況，殼體外層會電鍍防腐蝕的鋅鉻、鎳、鈦等材質。金屬殼體主要用來固定火花塞，并支撐側電極，同樣也具有散熱功能。不同型號的火花塞或相同種類的火花塞用在不同的發動機上，其螺紋直徑及螺紋長度各有不同。所以相同種類的火花塞也會依據車型而進行細分。  金屬接線柱又叫接線螺帽、接線螺母、高壓接頭，現在最常見的做法是金屬接線柱和金屬螺桿一體化，直接一根單獨的金屬螺桿，而早期火花塞，特別是摩托車火花塞，考慮接線柱的不統一，將接線柱設計為可拆卸式。金屬接線柱接駁點火線圈，將高壓引入火花塞內部。     內密封圈  由于火花塞的每一次點火，內芯都會通過強大的電流產生磁場干擾周邊的電子設備，電阻型火花塞應運而生，用電阻起到抗干擾的作用，防止汽車的電腦主板及各電子設備被干擾失靈的狀況。電阻的另外一個作用是減小火花塞點火放電時的電流，從而減小放電電流對火花塞電極的蝕損。 現市面上出售的汽車火花塞有帶電阻和不帶電阻之分，帶電阻的火花塞在火花塞測試儀器上會發出較輕的滋滋滋聲，不帶電阻的火花塞上則會發出非常響亮的啪啪啪的聲音，就像聲音較小的雷聲，那是空氣被擊穿后加熱膨脹產生的聲音。
